Емкостный датчики контроля высоты горелки - редназначен для использования в системах автоматического контроля и управления перемещением резака по оси Z (перпендикулярно плоскости реза) на установках плазменной и газовой резки.

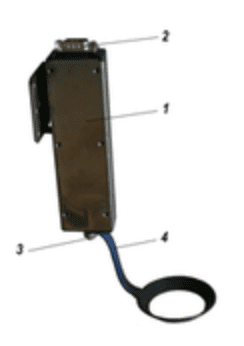

Датчик состоит из корпуса (1), c одной стороны которого расположен разъем (2) DB9M (вилка) для присоединения к процессорному блоку, а с другой – шпилька (3) с резьбой М6 для крепления насадки (4), заканчивающейся кольцом. В корпусе датчика расположена плата с элементами, с помощью которых электрическая емкость между кольцом и заготовкой преобразуется в электрический сигнал.

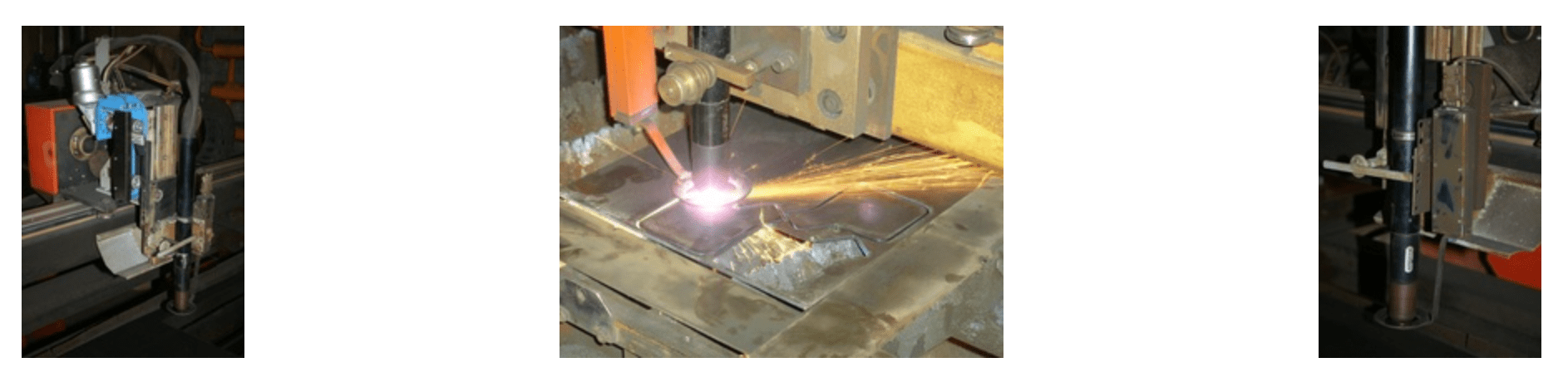

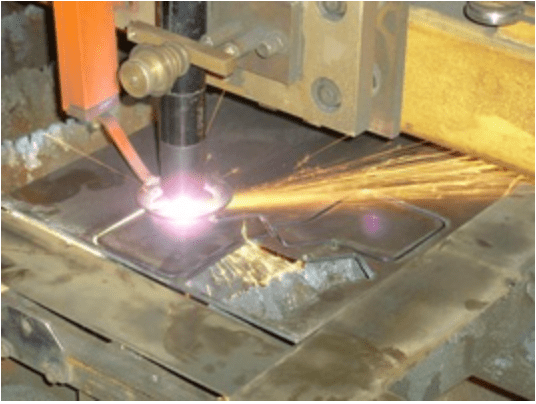

При работе резака с емкостным датчиком между кольцом и разрезаемым материалом всегда имеется зазор заданной величины. При изменении зазора во время движении резака относительно материала в процессе резки изменяется электрическая ёмкость, величина которой является входным сигналом для системы управления вертикальным приводом резака. Положение резака относительно материала поддерживается таким, чтобы ёмкость и, соответственно зазор, оставались постоянными.
