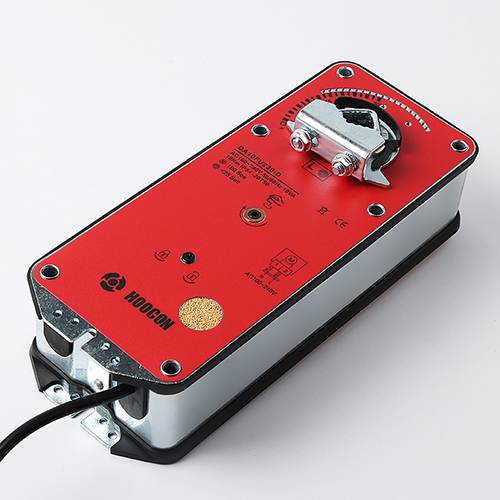

Артикул(Код товара): DA10FU24-D/DS, DA10FU230-D/DS, DA15FU24-D/DS, DA15FU230-D/DS, DA20FU24-D/DS, DA20FU230-D/DS
ПозвонитьОписание
- Используется в воздушных клапанах систем ОВК
- Выходной крутящий момент 10Nm/15Nm/20Nm
- Номинальное напряжение AC/DC 24V, AC 100-240V
- Управление: Откр./Закр
- DS включает в себя 2 вспомогательных переключателя
| Модификация | ||
| DA10FU24-D/DS | DA10FU230-D/DS | |
| Крутящий момент | 10Nm | 10Nm |
| Время срабатывания | <100S/<25S | <100S/<25S |
| Электропитание | AC/DC 24V | AC 100-240V |
| Вспомогательный переключатель (D/DS) | Нет/2-SPDT | Нет/2-SPDT |
| Технические характеристики | ||
| DA10FU24-D/DS | DA10FU230-D/DS | |
| Электрические параметры | ||
| Номинальное напряжение | AC/DC 24V 50/60Hz | AC 100-240V 50/60Hz |
| Диапазон номинального напряжения | AC/DC 19.2...28.8V | AC85...265V |
| Потребляемая мощность | 5Вт в режиме работы, 3.5Вт в режиме ожидания | |
| Сечение провода | 0.5mm² | |
| Функциональные параметры | ||
| Крутящий момент | 10Nm | |
| Площадь заслонки | 1.5m² | |
| Направление вращения | Выбирается установкой L/R | |
| Ручное управление | Да | |
| Угол поворота | Макс.95º, возможна регулировка с помощью механического упора | |
| Время срабатывания | Мотор <100S. Пружина <25S. | |
| Уровень шума | 45dB | |
| Индикация положения | Механическая | |
| Условия эксплуатации | ||
| Класс защиты | Ⅲ(Безопасное низкое напряжение) | Ⅱ (двойная изоляция） |
| Степень защиты | IP54 | |
| Температура окружающей среды | -20...+50℃ /IEC 721-3-3 | |
| Температура хранения | -30...+80℃ /IEC 721-3-2 | |
| Тест на влажность | 95% отн.влажности, без конденсата (EN 60730-1) | |
| Размеры, вес | ||
| Размеры (В х Ш х Т)мм | 157 x 100x 59 (84) | |
| Размеры вала | ＞ 90mm | |
| Диаметр вала | ○ 8...21mm □ 6X6...15X15mm | |
| Вес | ＜ 2.6kg | |
| Модификация | ||
| DA15FU24-D/DS | DA15FU230-D/DS | |
| Крутящий момент | 15Nm | 15Nm |
| Время срабатывания | <150S/<25S | <150S/<25S |
| Электропитание | AC/DC 24V | AC 100-240V |
| Вспомогательный переключатель (D/DS) | Нет/2-SPDT | Нет/2-SPDT |
| Технические характеристики | ||
| DA15FU24-D/DS | DA15FU230-D/DS | |
| Электрические параметры | ||
| Номинальное напряжение | AC/DC 24V 50/60Hz | AC 100-240V 50/60Hz |
| Диапазон номинального напряжения | AC/DC 19.2...28.8V | AC85...265V |
| Потребляемая мощность | 10Вт в режиме работы, 3.5Вт в режиме ожидания | |
| Сечение провода | 0.5mm² | |
| Функциональные параметры | ||
| Крутящий момент | 15Nm | |
| Площадь заслонки | 3m² | |
| Направление вращения | Выбирается установкой L/R | |
| Ручное управление | Да | |
| Угол поворота | Макс.95º, возможна регулировка с помощью механического упора | |
| Время срабатывания | Мотор <150S. Пружина <25S. | |
| Уровень шума | 45dB | |
| Индикация положения | Механическая | |
| Условия эксплуатации | ||
| Класс защиты | Ⅲ(Безопасное низкое напряжение) | Ⅱ (двойная изоляция） |
| Степень защиты | IP54 | |
| Температура окружающей среды | -20...+50℃ /IEC 721-3-3 | |
| Температура хранения | -30...+80℃ /IEC 721-3-2 | |
| Тест на влажность | 95% отн.влажности, без конденсата (EN 60730-1) | |
| Размеры, вес | ||
| Размеры (В х Ш х Т)мм | 249.6 x 101.2x 59 (87.3) | |
| Размеры вала | ＞ 90mm | |
| Диаметр вала | ○ 8...21mm □ 6X6...15X15mm | |
| Вес | ＜ 2.8kg | |
| Модификация | ||
| DA20FU24-D/DS | DA20FU230-D/DS | |
| Крутящий момент | 20Nm | 20Nm |
| Время срабатывания | <180S/<30S | <180S/<30S |
| Электропитание | AC/DC 24V | AC 100-240V |
| Вспомогательный переключатель (D/DS) | Нет/2-SPDT | Нет/2-SPDT |
| Технические характеристики | ||
| DA20FU24-D/DS | DA20FU230-D/DS | |
| Электрические параметры | ||
| Номинальное напряжение | AC/DC 24V 50/60Hz | AC 100-240V 50/60Hz |
| Диапазон номинального напряжения | AC/DC 19.2...28.8V | AC85...265V |
| Потребляемая мощность | 10Вт в режиме работы, 3.5Вт в режиме ожидания | |
| Сечение провода | 0.5mm² | |
| Функциональные параметры | ||
| Крутящий момент | 20Nm | |
| Площадь заслонки | 4m² | |
| Направление вращения | Выбирается установкой L/R | |
| Ручное управление | Да | |
| Угол поворота | Макс.95º, возможна регулировка с помощью механического упора | |
| Время срабатывания | Мотор <180S. Пружина <30S. | |
| Уровень шума | 45dB | |
| Индикация положения | Механическая | |
| Условия эксплуатации | ||
| Класс защиты | Ⅲ(Безопасное низкое напряжение) | Ⅱ (двойная изоляция） |
| Степень защиты | IP54 | |
| Температура окружающей среды | -20...+50℃ /IEC 721-3-3 | |
| Температура хранения | -30...+80℃ /IEC 721-3-2 | |
| Тест на влажность | 95% отн.влажности, без конденсата (EN 60730-1) | |
| Размеры, вес | ||
| Размеры (В х Ш х Т)мм | 249.6 x 101.2x 59 (87.3) | |
| Размеры вала | ＞ 90mm | |
| Диаметр вала | ○ 8...21mm □ 6X6...15X15mm | |
| Вес | ＜ 2.8kg | |
